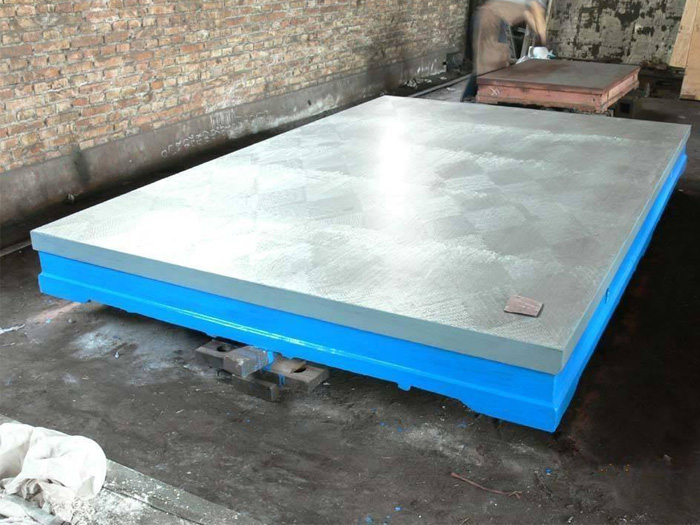

鑄鐵平板是銘東量具生產(chǎn)的量具之一，自生產(chǎn)以來鑄鐵平板受到了很多客戶的青睞，都給出了好的評價，為此，銘東小編為大家說一說鑄鐵平板在使用的過程中需要注意哪些事項呢？

1.鑄鐵平臺進行兩次熱處理，即毛坯一次，粗加工完后一次，通常的加熱溫度為500～550℃保溫時間為2～8h，然后爐冷(灰口鐵)，但鑄鐵組織不發(fā)生變化，若溫度超550℃或保溫時間過長，反而會引起石墨化，使鑄件強度和硬度降低。
2.按配置機組底架的寬度系列尺寸布置，其長度方向能承受加工、運動、吊裝、安裝時的外力。

3.鑄鐵平臺的在生產(chǎn)過程中，會產(chǎn)生一部分理論重量的偏差，要留意的是鑄鐵平臺的偏差是不是影響鑄鐵平臺使用。一般鑄鐵平板的設(shè)計應(yīng)該考慮到鑄造誤差和機械加工的誤差，鑄鐵平板的重量誤差一般不得超10%，超10%時，我們要對鑄鐵平臺的質(zhì)量做進一步的鑒定才可以確定此鑄鐵平臺是否可以投進使用。
4.鑄鐵平臺的工作面厚度、四周厚度、筋板厚度按圖紙要求進行鑄造，壁厚均勻，減少鑄件收縮過程中的內(nèi)應(yīng)力，防止變形。



5.鑄鐵平臺加工面允許存在的鑄造缺陷為：直徑200mm范圍內(nèi)允許存在1個，尺寸為直徑3mm，2mm，多允許15個(4000*1900平面面內(nèi))；非加工表面允許存在的缺陷范圍：直徑100內(nèi)允許存在1個，尺寸為直徑3mm，2mm。
6.鑄鐵平臺上工作面板厚度均勻，縱向、橫向筋板均勻分布，使底板結(jié)構(gòu)對稱，即各部位強度相等又提升剛度。
7.鑄鐵平板所用材質(zhì)HT200-250灰口鑄鐵，性能要求要求是機械性能抗拉強度不小于250Mpa，硬度HB180-226，含碳量較不錯(2.7%～4.0%)，碳主要以片狀石墨形態(tài)存在，斷口呈灰色，熔點低(1145～1250℃)，凝固時收縮量小，抗壓強度和硬度接近碳素鋼，減震性好。
8.鑄鐵平板的鑄造過程中會出現(xiàn)沙孔缺陷，只要采用正確的方法可以進行工藝彌補，鑄鐵平臺工作面的缺陷是不可以忽視的重要部位，鑄鐵平臺主要的缺陷包括：氣孔、沙孔、夾沙、縮松等。鑄鐵平臺使用壽命和缺陷有密切的關(guān)系。所以對鑄鐵平臺的缺陷做時要嚴格按工藝要求處理。
9.利用強度概念，使鑄鐵平臺各部位壽命相等。
10.安裝時按地腳螺栓孔的位置放入相應(yīng)的機床調(diào)整墊鐵，10～15mm可調(diào)，地腳螺栓孔配蓋板。
11.鑄鐵平臺應(yīng)清砂，非加工表面噴底漆G06-4ZBG51010-87。
12.鑄鐵平臺(上表面)的尺寸公差、平面度、平行度均按相關(guān)標準確定。
13.大型鑄鐵平臺按長度要求設(shè)計的地腳螺栓孔，安裝后螺母不得高出底板平面，并提交地腳螺栓的土建澆鑄要求，負責地腳螺栓澆鑄定位，監(jiān)督澆鑄偏移，并對澆鑄結(jié)果進行復測。

以上是銘東小編為您介紹的關(guān)于鑄鐵平板在使用過程中的需要注意的事項，你了解了嗎，要想鑄鐵平板使用的時間久一點，注意事項定要好好看一看，更多產(chǎn)品的知識可以關(guān)注網(wǎng)站，咨詢銘東小編哦！
